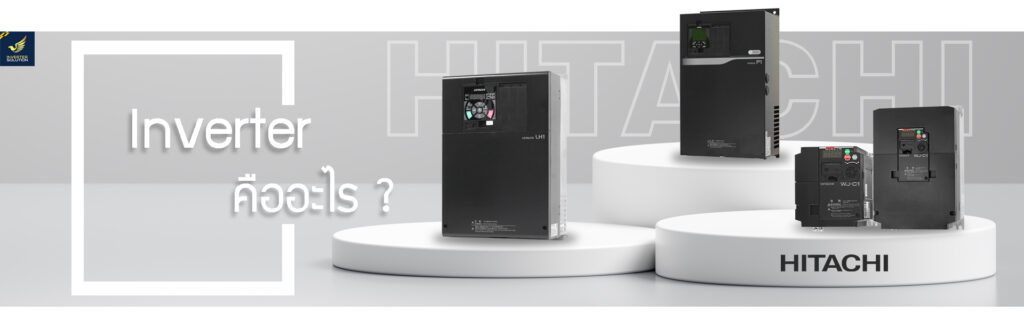

อินเวอร์เตอร์หลักการทำงานของอินเวอร์เตอร์นั้นจะเริ่มจาก วงจรคอนเวอร์เตอร์จะแปลงไฟฟ้ากระแสสลับจากแหล่งจ่ายไฟทั่วไปที่มีแรงดันและความถี่คงที่ ให้เป็นไฟฟ้ากระแสตรง หลังจากนั้นวงจรอินเวอร์เตอร์ จะแปลงไฟฟ้าจากกระแสตรงเป็นกระแสสลับ ที่สามารถปรับแรงดัน และความถี่ได้ โดยมีวงจรควบคุม ทำหน้าที่ควบคุมการทำงานของวงจรคอนเวอร์เตอร์
และวงจรอินเวอร์เตอร์ให้เหมาะสมกับคุณสมบัติของ 3-phase Induction motor
อินเวอร์เตอร์ มีชื่ออื่นๆ อะไรบ้าง
บางครั้งจะเรียกว่า “V/F Control” นอกจากนี้ อินเวอร์เตอร์ (Inverter) ยังมีชื่อเรียก อีกหลายอย่าง เช่น
- VSD : Variable Speed Drives
- VVVF : Variable Voltage Variable Frequency
- VC : Vector Control
- VFD : Variable Frequency Drive
ในระบบอินเวอร์เตอร์นั้น จะมีโครงสร้างภายในด้วยกัน 3 อย่าง คือ
1. ชุดคอนเวอร์เตอร์ (Converter Circuit)
แปลงไฟสลับจากแหล่งจ่ายไฟ AC. power supply (50 Hz) ให้เป็นไฟตรง (DC Voltage)
2. ชุดอินเวอร์เตอร์ (Inverter Circuit)
แปลงไฟตรง (DC Voltage) ให้เป็นไฟสลับ (AC Voltage) ที่สามารถเปลี่ยนแปลงแรงดันและความถี่ได้แปลงไฟตรง (DC Voltage) ให้เป็นไฟสลับ (AC Voltage) ที่สามารถเปลี่ยนแปลงแรงดันและความถี่ได้
3. ชุดวงจรควบคุม (Control Circuit)
ควบคุมการทำงานของชุดคอนเวอร์เตอร์ และชุดอินเวอร์เตอร์
